Daimond V2000 vertikal anténa 6m/2m/70cm

23. 7. 2011

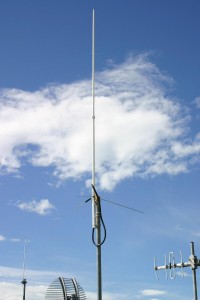

Zakoupil jsem v DDamteku ...vertikální anténu V2000 a byl jsem natěšen až přijedu domů .Hned ji namontuji na střechu a hurá bude se vysílat,ale ejhle...ono to vůbec nechtělo postit žádnej výkon do antény SWR děs běs co vám budu povídat ani to tu udávat nebudu hodnoty ....co s tím ???








Juknu na net pročpa to asi je a našel jsem stránku jednoho radioamatéra...

IZ3GEF Giorgio

zde jsou jeho stránky......

http://www.arimarcon.it/progetti/v2000/v2000.htm

http://www.arimarcon.it/progetti/v2000/condensatori_v2000.htm

http://www.arimarcon.it/progetti/v2000/condensatori_v2000_1.htm

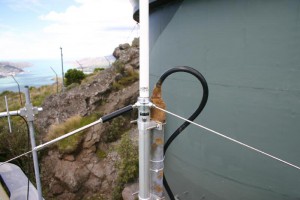

Kde popisuje jaké měl také s touto anténou potíže asi je kus od kusu říká...po jeho přečtení článku a úpravě této antény (propájení všech spojů a výměny capacit kondenzátorů)....se vyškrábal zas na střechu,když vylezlo sluníčko... a hurá ono to vysílá plným výkonem bez nějakých problémů....








Zisk antény Diamod V2000.... 2m... 6,2 dB  70cm...  8,4 dB   6m...   2,5 dB ...

naměřené hodnoty:

144.300 Mhz ....    50W  ...  1:1,05  SWR

145.300 MHz ....   50W  ...  1:1,25  SWR

145.650 MHz ....   50W  ...  1:1,40  SWR

432.300 MHz ....   35W  ...  1:1,15  SWR

433.300 MHz ....   35W  ...  1:1,30  SWR

438.650 MHz ....   35W  ...  1:1,60  SWR

446.056 MHz .... test 20W  1:1,40 SWR

50.100 MHZ   ....   100W ... 1:1:45 SWR
