Nastavení LCD měřidla k pájce

21. 2. 2010

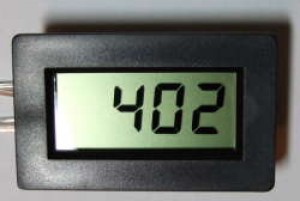

 Situaci pro nastavení měřidla mikropáječky, kde piny jsou všechny rozpojeny ( P1,P2,P3) a na výstupních svorkách pro měřidlo MEAS_1 a MEAS_2 cca 4V, které odpovídají 400 stupňům. Pokud zapojíme měřidlo přímo, zobrazí se nám pouze 1, což značí mimo rozsah (over range).



Obrazek

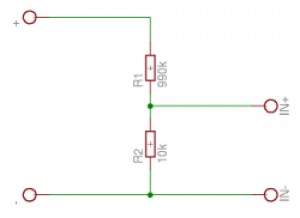

Jak se s tím poprat a co udělat? Jednoduše zařadíme do vstupu napěťový dělič, jak je vidět na následujícím obrázku. Nejprve vypneme desetinné tečky, protože potřebujeme zobrazit teploty do cca 400 stupňů a dělič v poměru 99:1, to je zase z důvodu zobrazení. Na displeji budeme vlastně zobrazovat desítky mV(maximálně 40). Je lepší použít odporový trimr, kde si nastavíme přesnou hodnotu jednodušeji. Na svorky + a - přivedeme napětí 4V z DPS mikropáječky a svorky IN+ a IN- jsou přímo svorky LCD měřidla. Další variantou je, jak praví návod zaměnit SMD rezistory RA a RB a trimrem R2 dostavit přesnou hodnotu. Jaké zvolíte řešení je na Vás.



Obrazek



Další info na:

http://stepa.wz.cz/index.php?page=VM
